C.3. Binärzähler C.3.2. Binärzähler modulo 8





C.3.1. Binärzähler modulo 4

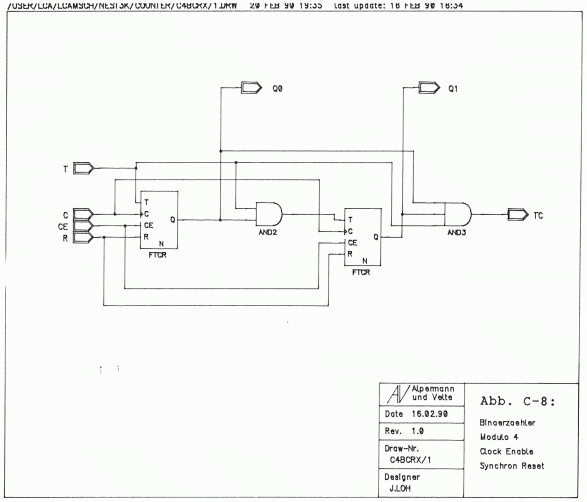

Abb. C-8: C4BCRX: Zähler modulo 4, Synchron Reset

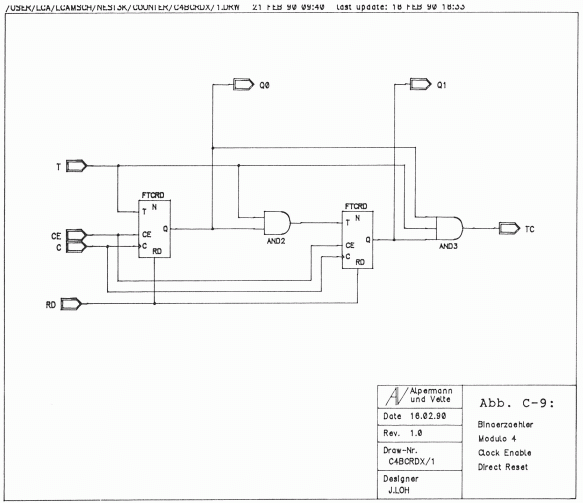

Abb. C-9: BCRDX: Zähler modulo 4, Direct Reset

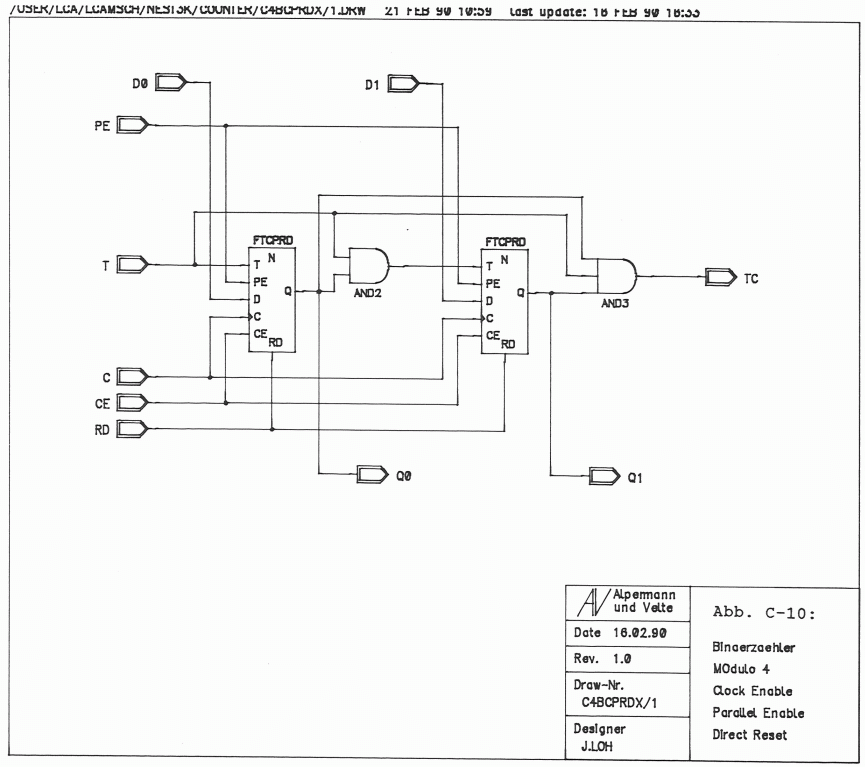

Abb. C-10: C4BCPRDX: Ladbarer Zähler modulo 4, Direct Reset
