Startseite I n h a l t s v e r z e i c h n i s



C.3.1. Binärzähler modulo 4 C.3.3. Binärzähler modulo 16





C.3.2. Binärzähler modulo 8

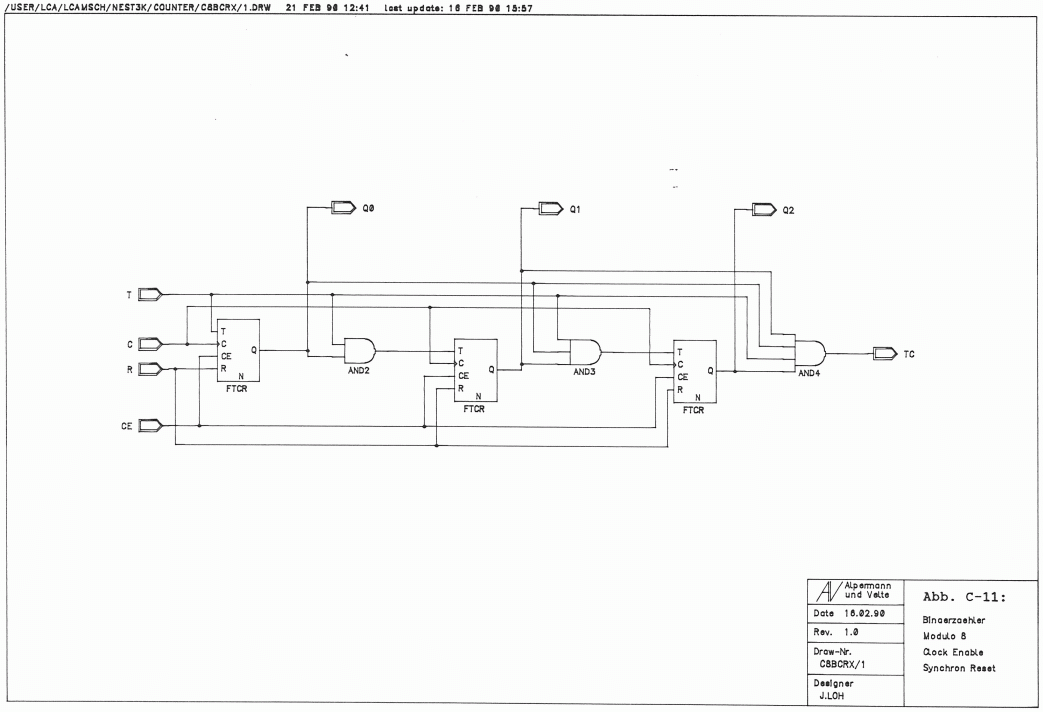

Abb. C-11: C8BCRX: Zähler modulo 8, Synchron Reset

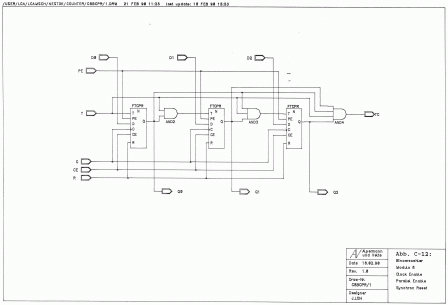

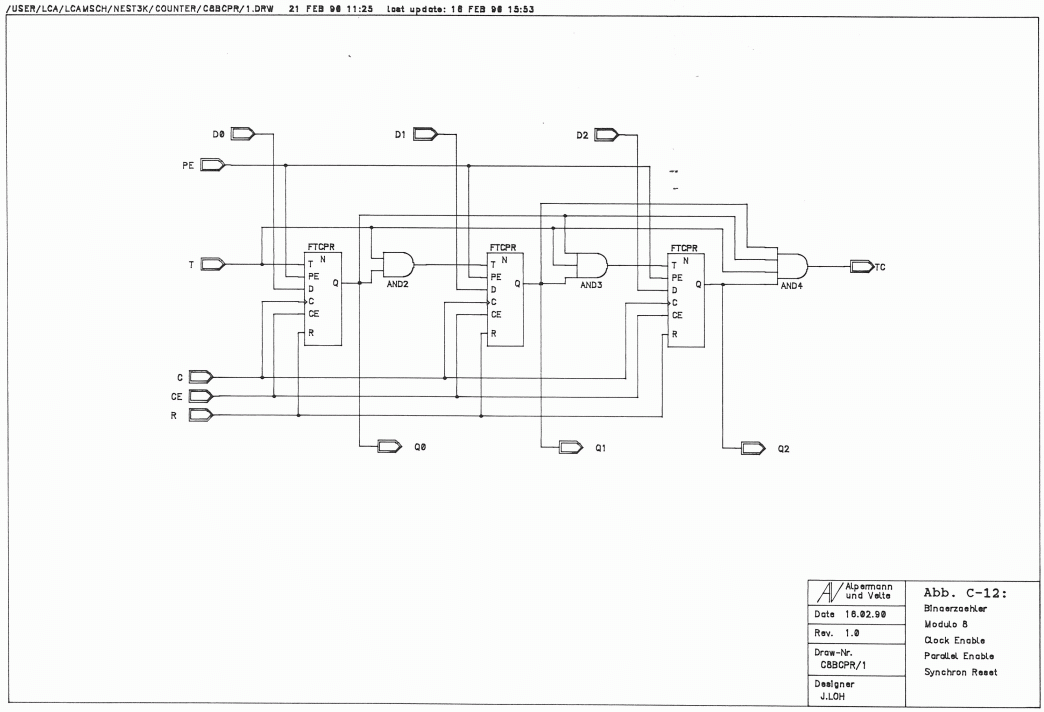

Abb. C-12: C8BCPR: Ladbarer Zähler modulo 8, Synchron Reset

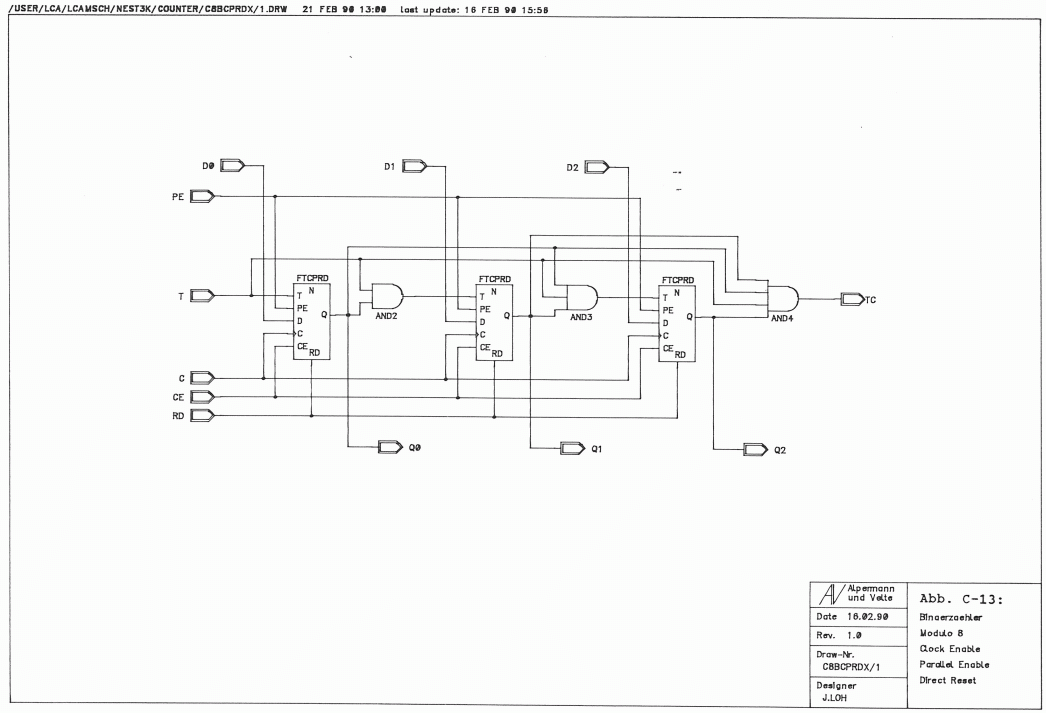

Abb. C-13: C8BCPRDX: Ladbarer Zähler modulo 8, Direct Reset
